關于磁粉制動器,磁粉離合器的工作原理
發布時間：2015-07-16 新聞來源：：東莞天機傳動官網
1、工作原理
磁粉制動器、磁粉離合器是根據電磁原理和利用磁粉傳遞轉矩的。它具有激磁電流和傳遞的轉矩基本成線性關系。在同滑差無關的情況下能夠傳遞一定的轉矩，具有響應速度快、結構簡單、無污染、無噪音、無沖擊振動節約能源等優點。是一種多用途、性能優越自動控制元件。磁粉制動器廣泛應用于各種機械不同目的的制動、功率測試加載、放卷張力的控制等。磁粉離合器廣泛用于緩沖起動，過載保護，調速、卷繞系統中收卷的張力控制等。
磁粉制動器的選擇與其位置有關，在滑差功率匹配的前提下，磁粉離合器放在高速級，帽可以選擇較小規格。如不匹配，應將其置于機構的低速端(中部或后部），以增大工作轉矩來降低滑差轉速。磁粉離合器的選型較為復雜，用戶可來電咨詢。
4、使用方法
磁粉制動器、離合器用直流電作激磁電源。我公司生產手動張力控制器，PSN功率放大器以及全自動張力控制器為其專配的控制電源。
磁粉制動器、磁粉離合器在運輸過程中，常使用磁粉集結在某處，有時甚至會出現“卡死”現象。此時只要將制動器或離合器的整體翻動180度，用木榔頭敲打幾下，使磁粉松散開來?；蛴酶軛U將軸左右轉動，只要轉動后即可。聯軸節的連接配合上建議選用間隙配合。嚴禁軸向敲打。在使用前應進行跑合運轉，首先通過20%左右的額定電流運轉幾秒后斷電再通電，反復幾次。500N.m以上的制動器。部分磁粉另裝?？稍谂芎现?，將磁粉從上端磁粉加注口，在不通激磁電流的情況下邊轉動邊逐漸注入。
水冷的磁粉制動器、離合器動轉后即通水（水壓不大于1.5平米）出水口不得有壓力。轉子帶水冷的磁粉制動器，在出水管的里端有一小滴水孔，如發現滴水應及時更換同型號的水封，切勿堵塞。自然冷卻或風冷的制動器、離合器、表面溫度不得超過70度，可用風扇或鼓風機強迫冷卻。如余量大、轉速低、表面溫度低可不通水。
磁粉制動器、離合器、使用時盡量采用聯軸節式的聯接方式，不支持使用徑向承受主傳動的聯接傳動方式。如齒輪皮帶輪等，如確需用，齒輪皮帶輪傳動建議軸向增加支承。
長期不用的磁粉制動器、離合器、應存放在通風干燥處，存放一年以上的產品，使用前建議進行一次全面保養。
更換新磁粉，請告之產品的規格型號，我公司可據此準確提供磁粉規格及數量，同時我公司承接檢修保養業務。
磁粉制動器、磁粉離合器是根據電磁原理和利用磁粉傳遞轉矩的。它具有激磁電流和傳遞的轉矩基本成線性關系。在同滑差無關的情況下能夠傳遞一定的轉矩，具有響應速度快、結構簡單、無污染、無噪音、無沖擊振動節約能源等優點。是一種多用途、性能優越自動控制元件。磁粉制動器廣泛應用于各種機械不同目的的制動、功率測試加載、放卷張力的控制等。磁粉離合器廣泛用于緩沖起動，過載保護，調速、卷繞系統中收卷的張力控制等。
2、基本特性
a、激磁電流--力矩特性
激磁電流與轉矩基本成線性關系，通過調節激磁電流就控制了力矩的大小、其特性如圖A所示。
b、轉速--力矩特性
力矩與轉速無關，保持定值。（激磁電流不變時，在允許的滑差轉速范圍內轉不受轉速高低變化的影響）靜力矩和動力矩沒有差別。其特性如圖B所示。

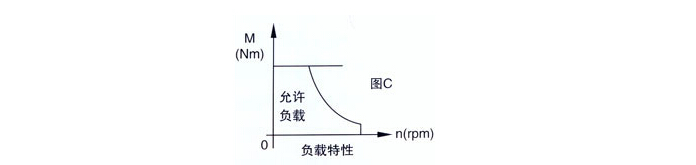

c、磁粉制動器的允許滑差功率，在散熱條件一定時、是定值。其實際選用選型時，實用滑差功率需在允許的滑差功率以內。使用轉速高時，需降低力矩使用。其特性如圖C所示。
例：CZ-10型磁粉制動器：
額定力矩：M=100N.m
滑差功率：P=3KW
則轉速：n=1500rpm連續運行剛允許力矩應為：M=9550P/n=9550×8/1500=19.1N.m（式中9550為單位換算常數）
即如果轉速提高為1500rpm時，力矩只能使用到19N.m以下連續運行使用。否則溫度連續升高。
磁粉制動器、磁粉離合器的選型一般以所需傳遞最大轉矩為依據來選定，并注意保證實際使用的滑差功率，應小于技術參數的允許滑差功率，余量大點更能延長使用壽命。計算公式：

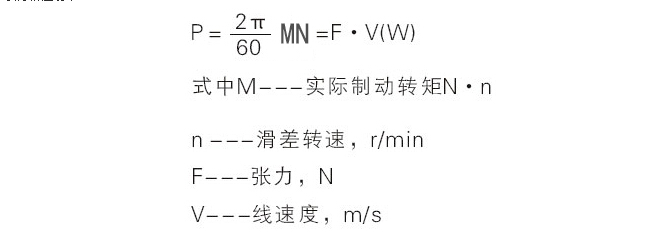

實際滑差功率：
在天變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應不超過制動器的額定轉矩。
磁粉制動器的選擇與其位置有關，在滑差功率匹配的前提下，磁粉離合器放在高速級，帽可以選擇較小規格。如不匹配，應將其置于機構的低速端(中部或后部），以增大工作轉矩來降低滑差轉速。磁粉離合器的選型較為復雜，用戶可來電咨詢。
4、使用方法
磁粉制動器、離合器用直流電作激磁電源。我公司生產手動張力控制器，PSN功率放大器以及全自動張力控制器為其專配的控制電源。
磁粉制動器、磁粉離合器在運輸過程中，常使用磁粉集結在某處，有時甚至會出現“卡死”現象。此時只要將制動器或離合器的整體翻動180度，用木榔頭敲打幾下，使磁粉松散開來?；蛴酶軛U將軸左右轉動，只要轉動后即可。聯軸節的連接配合上建議選用間隙配合。嚴禁軸向敲打。在使用前應進行跑合運轉，首先通過20%左右的額定電流運轉幾秒后斷電再通電，反復幾次。500N.m以上的制動器。部分磁粉另裝?？稍谂芎现?，將磁粉從上端磁粉加注口，在不通激磁電流的情況下邊轉動邊逐漸注入。
水冷的磁粉制動器、離合器動轉后即通水（水壓不大于1.5平米）出水口不得有壓力。轉子帶水冷的磁粉制動器，在出水管的里端有一小滴水孔，如發現滴水應及時更換同型號的水封，切勿堵塞。自然冷卻或風冷的制動器、離合器、表面溫度不得超過70度，可用風扇或鼓風機強迫冷卻。如余量大、轉速低、表面溫度低可不通水。
磁粉制動器、離合器、使用時盡量采用聯軸節式的聯接方式，不支持使用徑向承受主傳動的聯接傳動方式。如齒輪皮帶輪等，如確需用，齒輪皮帶輪傳動建議軸向增加支承。
長期不用的磁粉制動器、離合器、應存放在通風干燥處，存放一年以上的產品，使用前建議進行一次全面保養。
更換新磁粉，請告之產品的規格型號，我公司可據此準確提供磁粉規格及數量，同時我公司承接檢修保養業務。
